方形振动平台

方形振动平台

咨询热线:0373-268 2333

方形振动平台概述

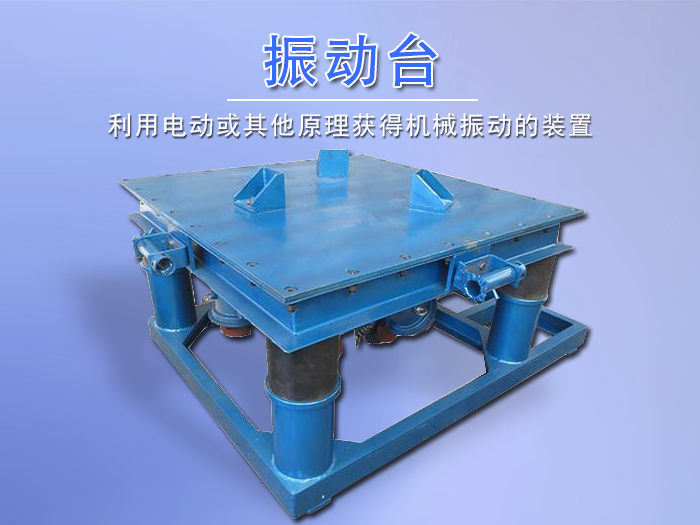

方形振动平台又称振动激励器或振动发生器。它是一种利用电动、电液压、压电或其他原理获得机械振动的装置。其原理是将激励信号输入一个置于磁场中的线圈,来驱动和线圈相联的工作台。

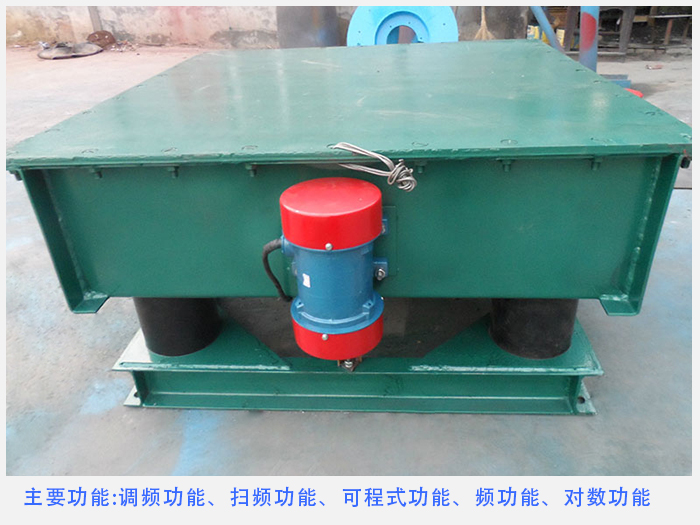

方形振动平台主要功能

调频功能:在频率范围内任频率必须在(最大加速度<20g最大振幅<5mm)

扫频功能:(上频率/下频率/时间范围)可任意设定真正标准来回扫频

可程式功能:15段每段可任意设定(频率/时间)可循环

频功能:15段成倍数增加,①.低到高频 ②.高到低频 ③.低到高再到低频/可循环

对数功能:①.下到上频 ②.上到下频 (两种模式对数/可循环)

方形振动平台适用范围

方形振动平台适用于汽车零部件、电子元器件、组件、医药、食品、家具、礼品、陶瓷、包装等行业实验室及生产线上对样品进行相关振动试验。

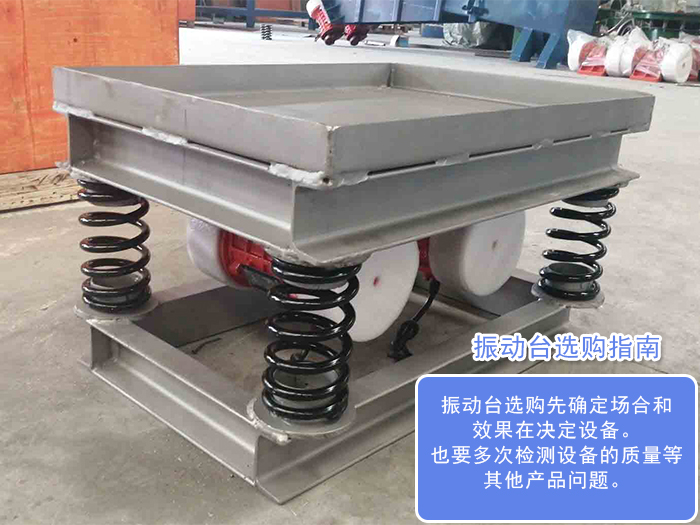

方形振动平台选购指南

选择方形振动平台面尺寸选择振动台负载选择振动台振动频率选择振动台振动振幅选择振动试验方式垂直、水平选择振动台振动方式是一体机还是分开台体确定试验设备安装场地尺寸、电源确定所选设备是否能通过门、电梯、楼道等通道,顺利运输到安装场地组成部份。

振动试验的目的在于确定所设计、制造的机器、构件在运输和使用过程中承受外来振动台或者自身产生的振动而不到破坏,并发挥其性能、达到能预定寿命的可靠性。随着对产品,产其是航空航天产品可靠性要求的提高,作为可靠性试验关键设备的振动试验系统的发展显得越来越重要。

方形振动平台操作规范

设备检查

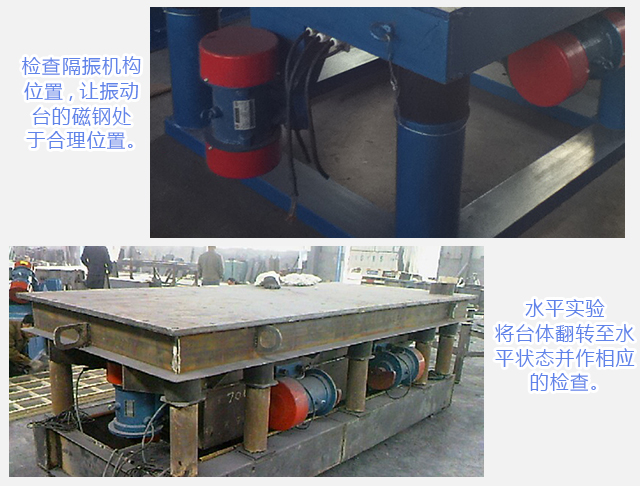

1、检查隔振机构位置;让振动台的磁钢处于合理位置;
2、检查控制仪信号激励输出线是否可靠连接;
3、如果作水平试验,按照设备的使用说明书相关内容将台体翻转至水平状态并作相应的检查。

试件安装

1、打开气泵,手动调节中心气囊气压到中心位置;
2、夹具,试件的安装严格按照试验任务书要求进行安装;
3、传达室感器的安装严格按照试验任务书要求进行粘贴,并作为指定的用途;
4、用相应的信号线将传感器连接到试验任务书指定的控制仪通道。

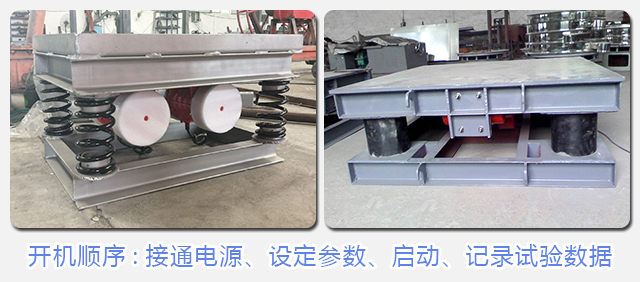

开机顺序

1、接通系统电源,确定增益开关处于复位位置,合上功放漏电断路开关;
2、按试验任务收要求正确设定试验参数,并保存,如果调用试验数据必须检查试验设置是否与试验任务书一致;
3、按下电源通按钮,风机启动后。打开增益旋钮至合适位置(参照使用说明书)/此时“准备”“启动”“电源”灯亮,系统进入待运行状态。
4、运行试验,实时记录试件状态和试验设备状态,保存相应试验数据。
