三维振动平台

三维振动平台

三维振动平台主要采用6-8台电机和橡胶弹簧组合而成的,具有上下,左右,前后的三维震实效果
电机功率kw:1.5-12

承载量kg:500-5000

激振力kn:16-160

咨询热线:0373-268 2333

三维振动平台简述

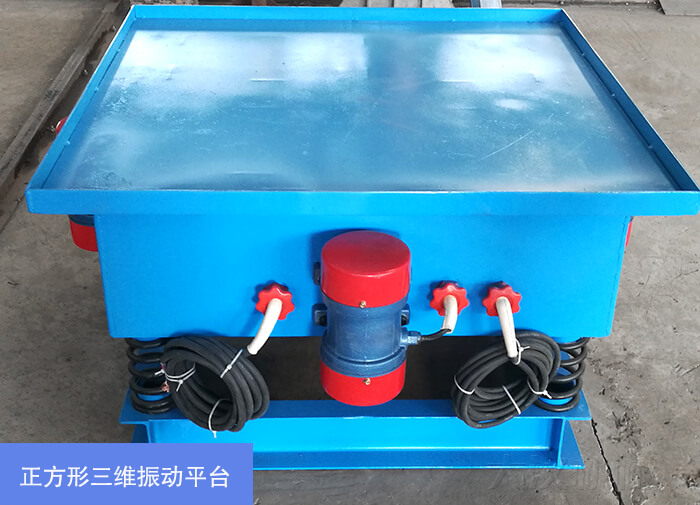

方形三维振动平台展示图

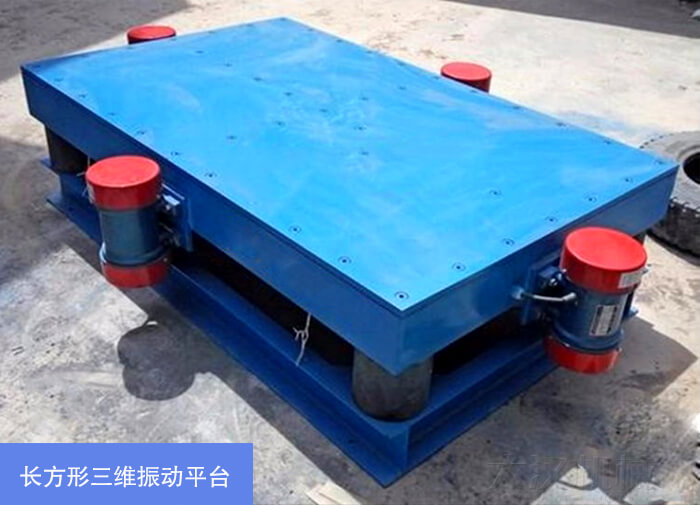

长方形三维振动平台展示图

三维振动平台主要采用6-8台电机和橡胶弹簧组合而成的,具有上下,左右,前后的三维震实效果,它具有多结构支撑,结构牢固,密封性好,性能可靠,操作简便,振动频率可调,噪声小,生产效率高等特点。

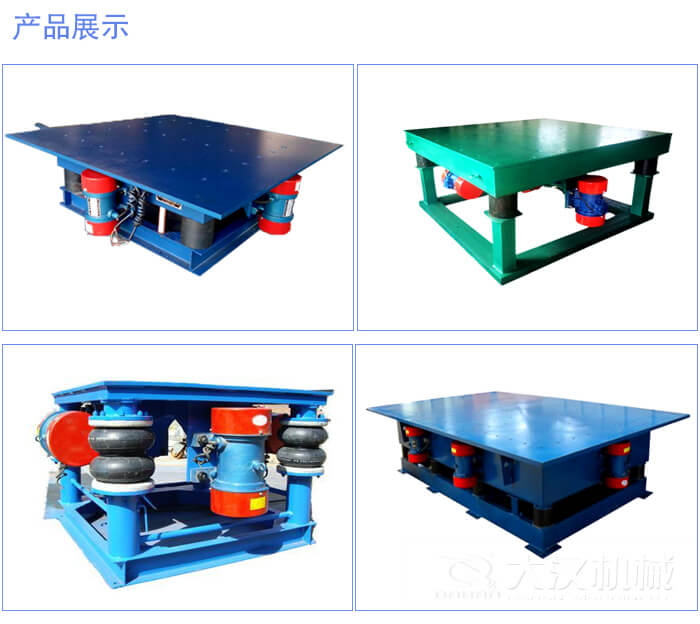

不同的高度,宽度的三维振动平台展示图

三维振动平台组成

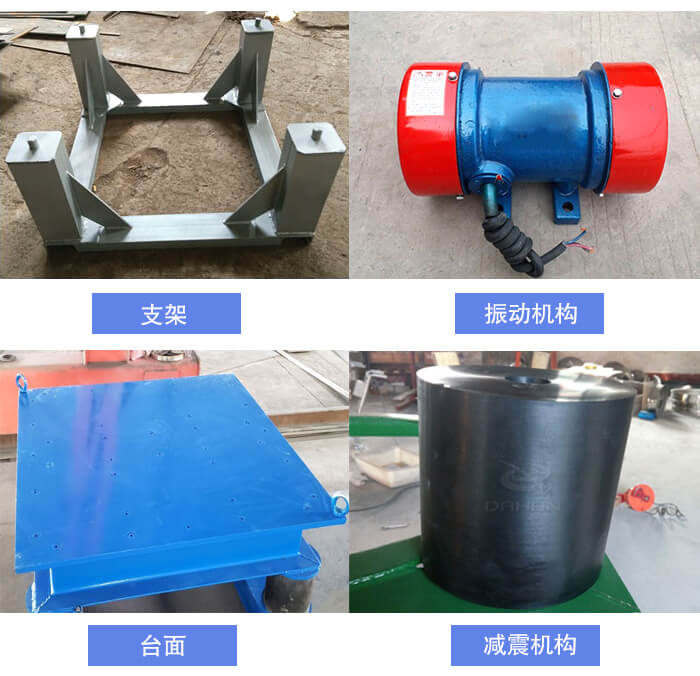

三维振动平台结构展示图

1,三维振动平台主要由:支架,台面,振动机构减震机构四部分组成,在振动机构的带动下做横向,纵向,上下等三维振动。

2,三维振动平台的振动机构主要由若干台振动电机,传动板构成,振动电机的数量一般为偶数,例如:4,6,8,10等。振动电机的型号决定了三维振动平台的主要技术参数。

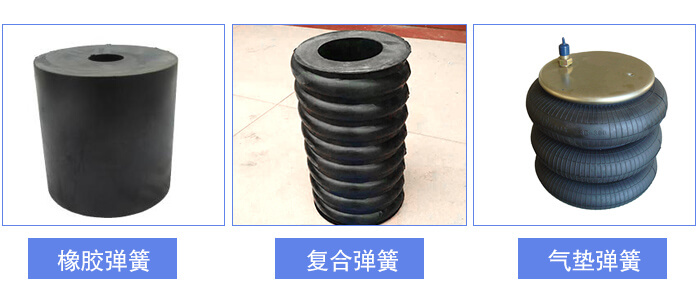

三维振动平台弹簧展示图

3,三维振动平台的减震机构主要由减震弹簧组成,共分为橡胶弹簧,复合弹簧,气垫弹簧等几种。

三维振动平台特点

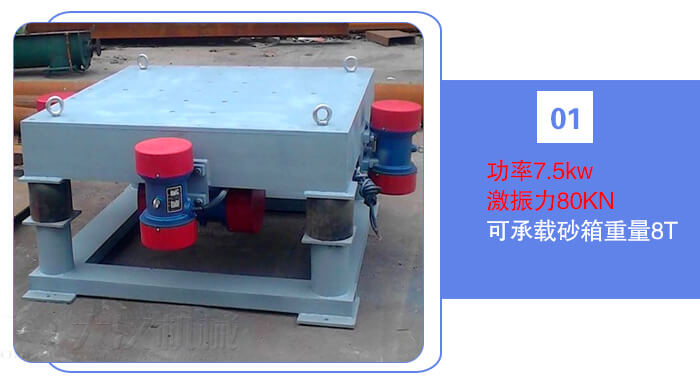

三维振动平台的基本参数介绍

1,大功率、大台面;最大功率7.5kw,激振力80KN,可承载砂箱重量8T。

2,台面高度可调,适合用于流水线上使用。三维震动,适用于复杂型腔铸件。

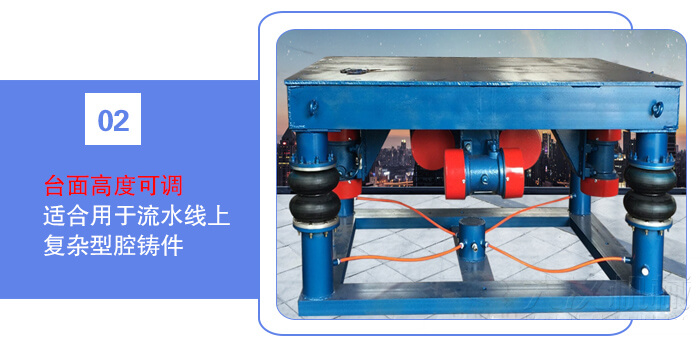

较加高式的三维振动平台展示图

3,无级变速,造型过程中,在不损坏模型的前提下,可获得最佳紧实效果。

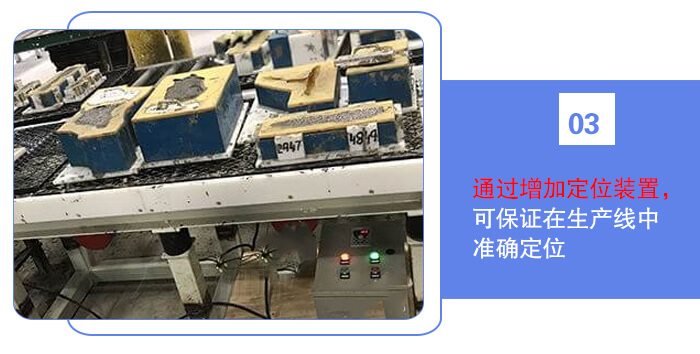

三维振动平台现场使用图片

4,通过增加定位装置,可保证在生产线中准确定位。

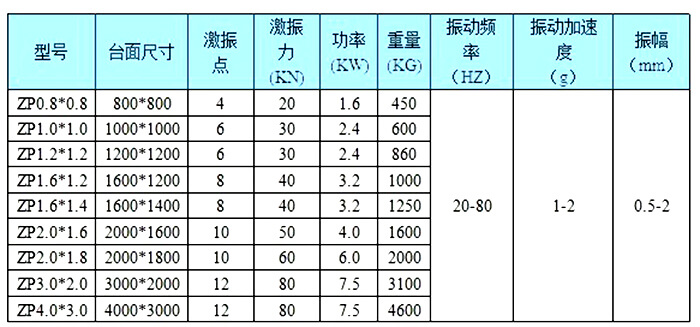

三维振动平台技术参数

三维振动平台技术参数:振动频率:20-80振动加速度(g:)1-2


三维振动平台选型要点

颗粒与筛网表面的相对运动主要是平行移动的棒筛平面振动筛,圆筒筛等,筛分效率和生产率低。 对于给定的材料,筛选机的生产率和筛选效率由筛网的尺寸决定。

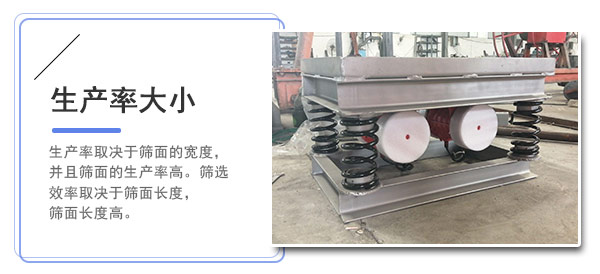

三维振动平台生产率大小的因素展示图

生产率取决于筛面的宽度,并且筛面的生产率高。 筛选效率取决于筛面长度,筛面长度高。 一般纵横比为2.有效筛分面积越大(即,网眼面积与整个筛网面积的比率),每单位面积的生产率和筛选效率越高。 筛目尺寸越大,单位筛表面的生产率越高,筛分效率越高。

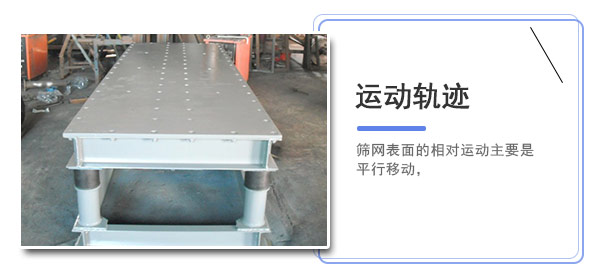

三维振动平台运动轨迹展示图
当三维振动平台的负荷大时,筛分效率低。 在很大程度上,筛的和平率取决于筛网的大小和整体筛分效率; 筛网越大,筛分效率越低,生产率越高。 进料均匀性对筛选过程很重要。
三维振动平台符合量的展示
筛分机的倾斜度应该是合适的并且通常通过实验确定。 然后是三维振动平台的振幅和振动,这与振动筛的结构特性有关。 在一定范围内,增加振动可以提高筛选指数。 当我们购买振动筛或筛分机时,应考虑以上三点。 只有考虑到影响筛选的上述重要因素,我们才能购买符合我们生产效率的最经济的筛选机。
